产品中心
DS-1中Z140钢级的力学性能见下表
| 钻杆规范 | 钢级 | 屈服强度 (MPa) | 抗拉强度 (Mpa) |
夏比V型缺口冲击功
(J) 试样尺寸：: 10X10 |
||
| 最小. | 最大. | 最小. | 三个试样的平均值 | 单个试样值 | ||
| DS-1 | Z140 | 966 | 1103 | 1034 | 54 | 47 |
DHDT的D24和D130钻杆实物力学性能如下

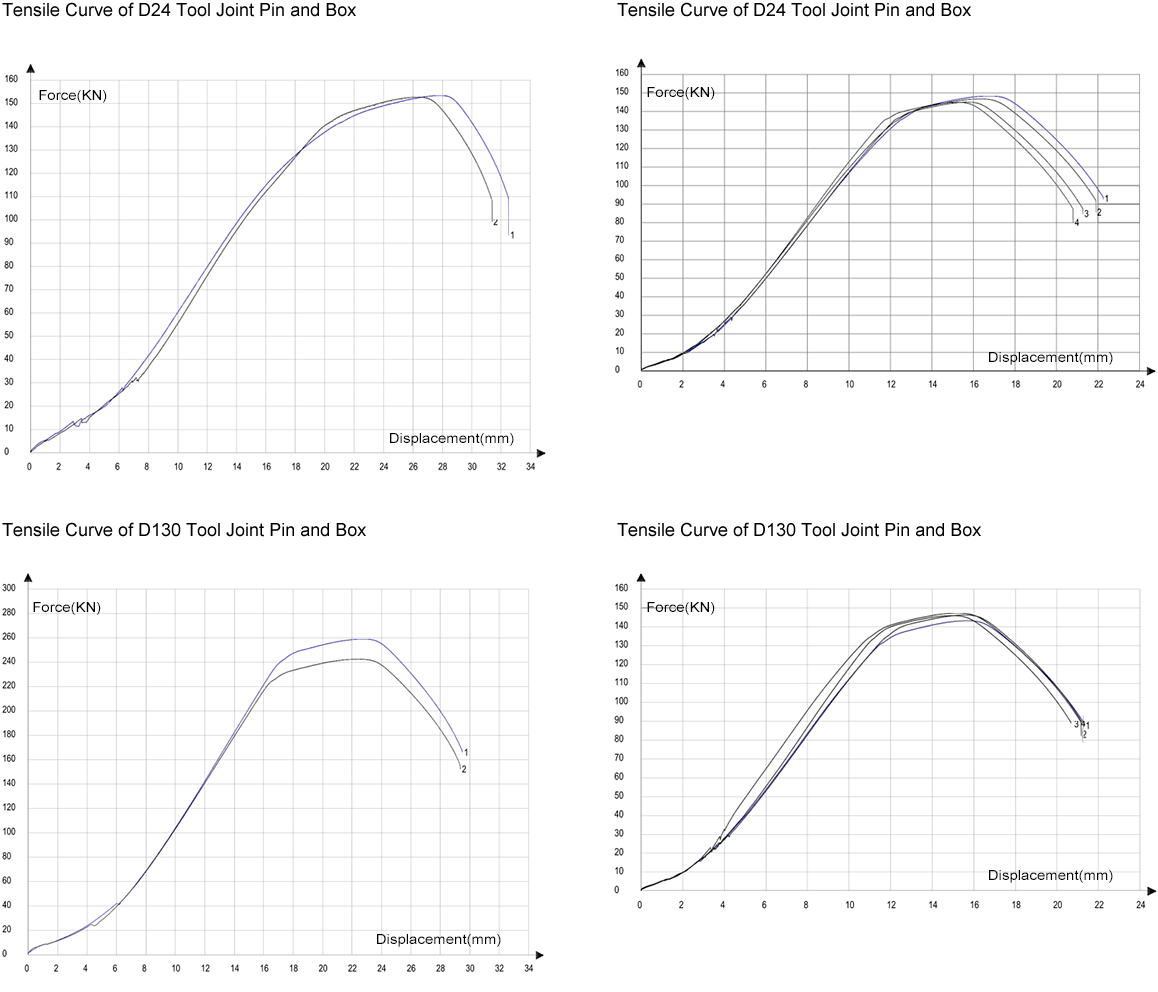

DHDT的D24和D130钻杆实物拉伸性能
| 钻杆 | 规格 | 钢种 | 状态 | 取样位置 | 取样方向 | 试样类型 | Specimen 规格（mm） | 钢级 | Rt0.7 | Rm | Elongation |
| D24x40 | 60.3x7.1 | 4124M | Q+T | 钻杆管体 | 纵向 | 板条 |
19.00 19.00 |
Z140 |
1035 1038 |
1110 1130 |
14 17 |
| D24x40 | 60.3x7.1 | 4124M | Q+T | 母扣接头 | 纵向 | 圆棒 | φ12.5 | Z140 |
1127 1131 |
1200 1190 |
17 16 |
| D24x40 | 60.3x7.1 | 4124M | Q+T | 公扣接头 | 纵向 | 圆棒 | ̶φ12.5 | Z140 |
1126 1137 |
1210 1210 |
17 17 |
| D130x150 | 89x12 | 4124M | Q+T | 钻杆管体 | 纵向 | 板条 |
19.00 19.10 |
Z140 |
1059 1043 |
1130 1120 |
21 21 |
| D130x150 | 89x12 | 4124M | Q+T | 母扣接头 | 纵向 | 圆棒 | φ12.5 | Z140 |
1104 1110 |
1190 1190 |
17 17 |
| D130x150 | 89x12 | 4124M | Q+T | 公扣接头 | 纵向 | 圆棒 | φ12.5 | Z140 |
1082 1099 |
1170 1180 |
18 19 |
DHDT的D24和D130钻杆实物夏比V型缺口冲击功
| 钻杆 | D24x40 | D130x150 | ||
| 管体尺寸（外径X壁厚） | 60.3x7.1(mmxmm) | 88.9x12(mmxmm) | ||
| （加厚端尺寸）（外径X内径） | 67x22(mmxmm) | 111x48(mmxmm) | ||
| （管体和加厚端的状态） Q+T（淬火+回火） | Q+T | Q+T | ||
| 杆体及镦粗端钢级 | Z140 | Z140 | ||
| 试验方法 | ASTM A370 | ASTM A370 | ||
| 试验温度 | 室温 | 室温 | ||
| 取样方向 | 纵向 | 纵向 | ||
| 取样部位 | 加厚端 | 管体 | 加厚端 | 管体 |
| Sampling 规格 | 10x10x55(mmxmmxmm) | 10x5x55(mmxmmxmm) | 10x10x55(mmxmmxmm) | 10x7.5x55(mmxmmxmm) |
| 测量的单个值 | 106 120 118 | 60 64 62 | 62 88 64 | 65 67 66 |
| 三个试样的平均值 | 114 | 62 | 71 | 66 |
结论：DHDT钻杆的拉伸性能完全满足DS-1中Z140钢级的要求，其夏比V型缺口冲击功远高于DS-1中规定的要求，实现了高强高韧。V150钢级钻杆正在研发中，不久可供应市场。
欢迎使用下表进行咨询
